炼厂气分析气相色谱仪(工业燃气)

  • 型   号:GC-7860-DL
  • 价   格:

炼厂气分析气相色谱仪(工业燃气)该仪器分析系统流程可对炼厂气或天然气中的组分进行完全检测,也同样适合要求分离N2、O2、CO2、CH4、CO及C2~C5烃类的所有应用;该方法自动化程度高,定量简单,线性范围内不受进样量的影响。电脑全控操作可以24小时无人值守自动化分析,独特的网络传输功能,数据可接入DCS控制系统。

分享到:

炼厂气分析气相色谱仪推荐行业石油化工)

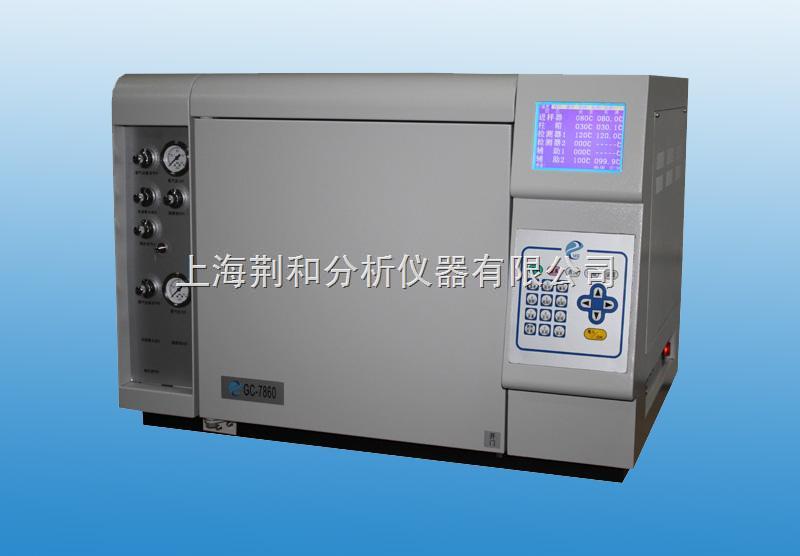

GC-7860-DL 炼厂气分析气相色谱仪(工业燃气)

系统简介:

该仪器配置4阀5柱、双热导检测器用于炼油厂气分析或天然气组成分析。一次进样能完成炼厂气组成的全分析。组分包括H2、O2、N2、CO、CO2、H2S,C1-C5, C6+( C6以上烃)。检测范围0.01%-100%(体积分数)。







通道Ⅰ含一个气体进样十通阀,具有反吹功能,通道Ⅱ含一个气体进样十通阀和两个具有隔离功能的六通阀,其中十通阀具有顺序反转和反吹功能。



该分析系统,一次进样既可完成炼厂气的各种组份分析,数据处理和定量由炼厂气工作站完成,并得出各组分的热值(摩尔发热量、质量发热量、体积发热量、以及沃泊指数)等参数,阀的切换由色谱仪主机完成。



炼厂气四阀五柱分析色谱图









炼厂气四阀五柱系统流程图



                                炼厂气分析系统流程图

工作原理:

该系统的测定是在两个通道上进行的,样品经阀进样后,阀4引入样品进入通道Ⅰ,H2流出以后阀4转回反吹其余组份放空。与此同时在通道Ⅱ上样品进入分离系统,经预柱1分离后改变柱流向,反吹C5H10、C6+烃类到TCD检测器,而后阀2和阀3分别收集CO2、乙烯、乙烷,N2、O2、CH4和CO,此后乙炔、H2S和C3~C5烃类流过TCD检测器检测,当正戊烷流出后,依次转回阀2和阀3,使CO2、乙烯、乙烷,N2、O2、CH4和CO流入到TCD检测器。



特点:

1.         该仪器系统是全填充柱、全TCD的多维色谱分析方法,柱负荷大,自动化程度高。

2.         一次进样既可得到炼厂气的各个组份含量,并且四个C4烯烃异构体得到很好的分离。

3.         线性范围内不受进样量的影响,对进样要求不苛刻。

4.         两个通道相互独立,如不需要检测H2含量,则只用通道Ⅱ既可。

5.         N2、O2分别检测,C5H10、C6+烃类做为一个反吹峰检测

6.         该分析系统为炼厂气的全组份分析,定量简单,方便用加校正因子的内部归一法定量。

7.         该系统流程适合要求分离N2、O2、CO2、CH4、CO及C2~C5烃类的所有应用。

8.     适合于无人值守自动化分析,数据可接入DCS系统提高生产效率
